C61160 C61180 C61200 C61220 C61235主参数

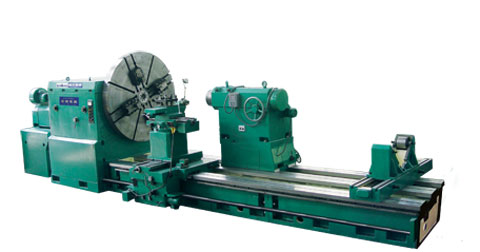

系列重型卧式车床
特点：3条或以上导轨、两顶尖称重32T或以上
主参数 | C61160 | C61180 | C61200 | C61220 | C61235 | ||
床身上最大工件回转直径 | mm | 1600 | 1800 | 2000 | 2200 | 2350 | |
过刀架最大工件回转直径 | mm | 1250 | 1450 | 1650 | 1850 | 1950 | |
中心高 | mm | 830 | 930 | 1030 | 1130 | 1205 | |
最大工件长度 | m | 3-16 | 3-16 | 3-16 | 3-16 | 3-16 | |
顶尖间最大工件重量 | t | 32 | 32 | 32 | 32 | 32 | |
花盘最大扭矩 | kg.m | 8000 | 8000 | 8000 | 8000 | 8000 | |
单刀架最大切削力 | kg | 9000 | 9000 | 9000 | 9000 | 9000 | |
总切削力 | kg | 16000 | 16000 | 16000 | 16000 | 16000 | |
顶尖锥顶角及规格 | 75°;￠120 锥度taper(1:7) | 75°;￠120 锥度taper(1:7) | 75°;￠120 锥度taper(1:7) | 75°;￠120 锥度taper(1:7) | 75°;￠120 锥度taper(1:7) | ||
刀杆截面尺寸 | mm×mm | 70×70 | 70×70 | 70×70 | 70×70 | 70×70 | |
主轴转速级数 | 无级 steplese | 无级 steplese | 无级 steplese | 无级 steplese | 无级 steplese | ||
主轴转速范围 | r/min | 0.8-160 | 0.8-160 | 0.8-160 | 0.8-160 | 0.8-160 | |
主轴锥孔尺寸 | mm | ￠120;1:7 | ￠120;1:7 | ￠120;1:7 | ￠120;1:7 | ￠120;1:7 | |
花盘直径 | mm | 1600 | 1600 | 2000 | 2000 | 2000 | |
进给量级数 | 级数 step 18 | 级数 step 18 | 级数 step 18 | 级数 step 18 | 级数 step 18 | ||
纵进给量范围 | mm/r | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 | |
横进给量范围 | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 | |
上刀架进给量范围 | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 | |
纵向快移速度 | mm/min | 3000 | 3000 | 3000 | 3000 | 3000 | |
横向快移速度 | mm/min | 1500 | 1500 | 1500 | 1500 | 1500 | |
横刀架最大行程 | mm | 725 | 725 | 800 | 800 | 800 | |
上刀架最大行程 | mm | 600 | 600 | 600 | 600 | 600 | |
公制螺纹螺距 | mm | 2-40 | 2-40 | 2-40 | 2-40 | 2-40 | |
英制螺纹(扣/寸) | pitch/inch | 1-14 | 1-14 | 1-14 | 1-14 | 1-14 | |
模数螺纹 | mm | 1.5-20 | 1.5-20 | 1.5-20 | 1.5-20 | 1.5-20 | |
尾座套桶直径 | mm | 300 | 300 | 300 | 300 | 300 | |
套桶移动量 | mm | 300 | 300 | 300 | 300 | 300 | |
尾座主轴锥孔尺寸 | mm | ￠100 锥度taper(1:7) | ￠100 锥度taper(1:7) | ￠100 锥度taper(1:7) | ￠100 锥度taper(1:7) | ￠100 锥度taper(1:7) | |
尾座快移速度 | mm/min | 3000 | 3000 | 3000 | 3000 | 3000 | |
套桶快移速度 | mm/min | 664 | 664 | 664 | 664 | 664 | |
主电机功率及转速 | 75KW 400-1200r/min | 75KW 400-1200r/min | 75KW 400-1200r/min | 75KW 400-1200r/min | 75KW 400-1200r/min | ||
刀架快移电机功率及转速 | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | ||
尾座快移电机及转速 | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | 1.5KW 1500r/min | ||
尾座套桶快移电机功率及转速 | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | ||
床头箱润滑泵的功率及转速 | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | 1.1KW 1500r/min | ||
机床随机及选用附件 Options | 3、开式中心架 open steady rest 4、铣削装置 milling device 5、磨削装置 grinding device | 6、卡盘锁紧装置 locking device of chuck | |||||
